Wendelrohr-Patronen
Wendelrohrpatronen von KMT Heiztechnik bringen hohe elektrische Wärmeleistung auf kleinsten Einbauraum: Querschnitte ab 1,3 × 2,3 mm, spezifische Leistungen bis 15 W/cm² und nahezu jede geometrische Form — gestreckt, gewendelt oder nach Ihrer Kontur, geliefert ab Stückzahl eins.
Formbare Wärme
Wärme, die sich Ihrer Kontur anpasst.
Wo runde Heizpatronen und Heizbänder nicht hinpassen, übernimmt die Wendelrohrpatrone: ein kompakter Heizleiter im Edelstahlmantel mit rechteckigem oder rundem Querschnitt, der sich wendeln, biegen und in nahezu jede geometrische Form bringen lässt. Wir liefern jede Patrone maßgefertigt — ab Stückzahl eins.
Die kleinen Querschnitte — ab 1,3 × 2,3 mm — erlauben Wendel-Innendurchmesser ab 10 mm bei spezifischen Leistungen bis 15 W/cm². Gefertigt wird zylindrisch, konisch, mäander- oder tellerförmig; die unbeheizte Länge von mindestens 25 mm führt den Anschluss aus der heißen Zone.
Viel Leistung auf kleinstem Raum
Spezifische Leistungen bis 15 W/cm² bei Querschnitten ab 1,3 × 2,3 mm — die kompakte Lösung, wo runde Patronen und Heizbänder keinen Platz finden.
Nahezu jede Geometrie
Gestreckt, zylindrisch oder konisch gewendelt, mäander- oder tellerförmig — mit Mindestbiegeradien ab 3 mm, abhängig vom Querschnitt.
Integrierter Temperaturfühler
Auf Wunsch mit Fühler direkt in der Patrone — die Messstelle sitzt unmittelbar an der Wendel, ohne separaten Anbau.
Ab Stückzahl eins
Vom einzelnen Ersatzteil bis zum Serienbedarf — auch als passgenauer Ersatz für Fremdfabrikate.
Spezifikationen
Technische Daten
Präzise Heizelemente für anspruchsvolle thermische Anwendungen. Jede Wendelrohrpatrone wird auf Basis dieser technischen Standards individuell für Sie ausgelegt.
| Mantelwerkstoff | Edelstahl |
| Querschnitte | 1,3 × 2,3 / 2,2 × 4,2 / 4,6 × 8,6 mm sowie ø 3,3 mm |
| Mindestbiegeradius | 3 – 13 mm (abhängig vom Querschnitt) |
| Innendurchmesser gewendelt | ab 10 mm |
| Gesamtlänge (gestreckt) | bis 3.000 mm |
| Längentoleranz (gewendelt) | ±1,5 % (mindestens ±1 mm) |
| Manteltemperatur | bis 750 °C |
| Temperatur Anschlussbereich | max. 250 °C |
| Unbeheizte Länge | mindestens 25 mm |
| Spezifische Leistung | bis 15 W/cm² |
| Spannung | bis 250 V |
| Leistungstoleranz | ±10 % |
| Hochspannungsfestigkeit | 800 V AC |
| Isolationswiderstand | ≥ 5 MΩ (500 V DC, kalter Zustand) |
Sicherheitshinweise
Montage & Sicherheit
Die sachgemäße Montage ist Voraussetzung für Funktion, Lebensdauer und Betriebssicherheit Ihres Heizsystems.
!Satter Kontakt — und der Anschluss bleibt kühl
Die Wendelrohrpatrone gibt ihre Leistung über die Kontaktfläche ab — sie muss vollflächig an Düse, Nut oder Kontur anliegen. Luftspalte führen zu lokaler Überhitzung und verkürzen die Lebensdauer.
- Der Anschlussbereich verträgt maximal 250 °C — er gehört nicht in die heiße Zone.
- Die unbeheizte Länge (mindestens 25 mm) bei der Auslegung einplanen — sie führt den Anschluss heraus.
Sonderformen entstehen ab Werk nach Zeichnung oder Muster — der querschnittsabhängige Mindestbiegeradius (3 – 13 mm) darf dabei nicht unterschritten werden. Nachträgliche Formänderungen bitte nur nach Rücksprache.
Montage-Check
- 01Sitz bzw. Nut sauber und passgenau — kein Luftspalt
- 02Patrone vollflächig einbetten bzw. mit Spannband fixieren
- 03Mindestbiegeradius des Querschnitts nicht unterschreiten
- 04Unbeheizte Länge (min. 25 mm) einplanen
- 05Anschlussbereich unter 250 °C halten
- 06Kabelabgang passend zur Einbausituation wählen
Formenvielfalt
Wickelformen & Ausführungen

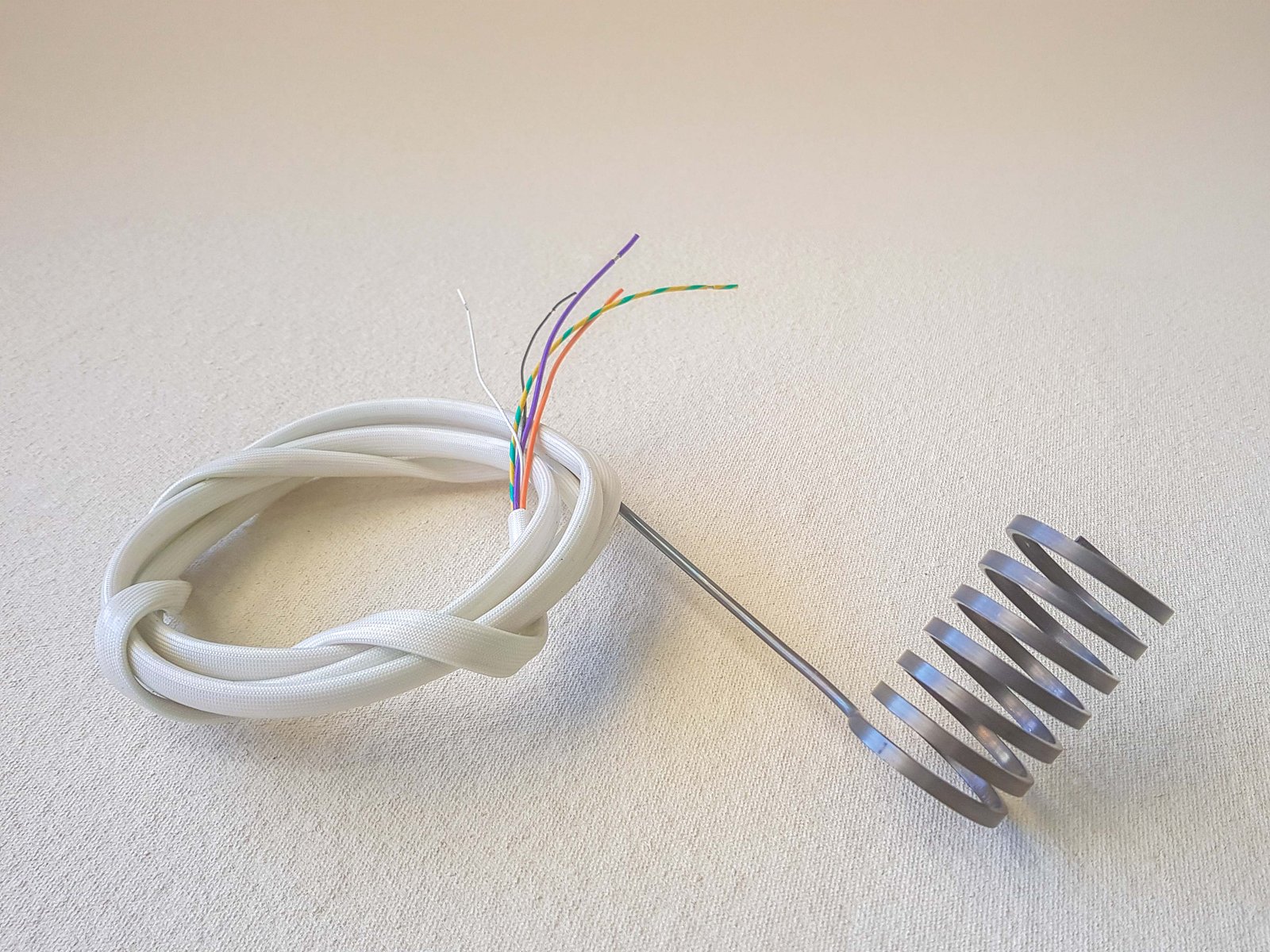

Zylindrisch gewendelt
Die Standardform: um Düse oder Rohr gewendelt, ab ø 10 mm — auch eng gewickelt oder mit Leistungsverteilung über die Steigung, typisch an Heißkanaldüsen.
Konisch gewendelt
Kegelförmig für konische Düsen und Werkzeugkonturen — die Wendel folgt exakt der Geometrie.
Mäanderförmig
In Bahnen gelegt für die Beheizung ebener Flächen — etwa an Schweißlinealen und Siegelwerkzeugen.
Tellerförmig
Spiralig in der Ebene gewickelt für Stirn- und Auflageflächen. Weitere Geometrien nach Zeichnung oder Muster.
Anschluss & Zubehör
Kabelabgang radial, axial, tangential oder mittig — Schutz und Ausstattung richten sich nach Ihrer Einbausituation.
Expertise
Anwendungsbereiche
Heißkanaldüsen
Heißkanalverteiler
Düsen an Spritzgießmaschinen
Schweißlineale
Siegelwalzen und Siegelrollen
Heißleimauftragsdüsen
Verpackungsmaschinen
Formeinsätze und Werkzeugkonturen
Gießereitechnik und Rotationsguss
Medizintechnische Geräte
Technische Unterlagen
* Unterlagen auf Anfrage bereits jetzt erhältlich — bitte nutzen Sie unser Formular.
FAQ
Häufig gestellte Fragen
Nein. Wir liefern Wendelrohrpatronen ab Stückzahl eins — vom Ersatz einer einzelnen Heißkanaldüsen-Heizung bis zum Serienbedarf. Jede Patrone wird auftragsbezogen nach Ihren Angaben gefertigt.
Neben der gestreckten und der zylindrisch gewendelten Ausführung auch konische, mäander- und tellerförmige Wicklungen — auch eng gewickelt oder mit Leistungsverteilung über die Steigung. Bei Mindestbiegeradien ab 3 mm (je nach Querschnitt) ist nahezu jede geometrische Form machbar. Grundlage ist Ihre Zeichnung, eine Skizze oder ein Musterteil.
Der kompakte, meist rechteckige Querschnitt ab 1,3 × 2,3 mm: Er lässt sich biegen und direkt um Düsen, in Nuten oder auf Konturen legen — dort, wo für eine zylindrische Patrone kein Platz ist. Die Wärme entsteht unmittelbar an der Stelle, an der sie gebraucht wird.
Ja, wir liefern Wendelrohrpatronen auf Wunsch mit integriertem Temperaturfühler — die Messstelle sitzt direkt an der Wendel, ohne separaten Anbau. Geben Sie Fühlertyp und gewünschte Position der Messstelle in der Anfrage an.
PTFE-isolierte, vernickelte Kupferlitzen — wahlweise mit Glasseiden-, Metallglieder- oder Drahtgeflecht-Schutzschlauch und optionalem Schutzleiter. Der Kabelabgang ist radial, axial, tangential oder mittig ausführbar.
Der Anschlussbereich mit den isolierten Litzen verträgt maximal 250 °C — deutlich weniger als der Mantel mit 750 °C. Die unbeheizte Länge von mindestens 25 mm führt den Anschluss deshalb aus der heißen Zone heraus; bei der Auslegung wird das entsprechend eingeplant.
Ja. Senden Sie uns das Altteil oder die Kenndaten (Querschnitt, Wendeldurchmesser, gestreckte Länge, Spannung, Leistung) — wir ermitteln die passende Ausführung und liefern gleichwertigen Ersatz, unabhängig vom ursprünglichen Hersteller.
Sie übermitteln uns Einbausituation, Maße bzw. Wickelform und die elektrischen Daten, wir prüfen die Auslegung und klären offene Punkte direkt mit Ihnen. Anschließend erhalten Sie ein Angebot; nach Bestellung wird die Patrone auftragsbezogen gefertigt und an Sie geliefert.
Unser Sortiment
Weitere Produkte
Anfrage-Checkliste
Diese Angaben brauchen wir für Ihr Angebot:
- 01Einbausituation: Bohrung, Heißkanaldüse, Formeinsatz oder Wellenkontur
- 02Durchmesser und Länge (bei gebogenen Formen: gestreckte Länge plus Biegegeometrie)
- 03Form: gerade, gebogen oder L-Form — Sonderformen bitte mit Skizze
- 04Spannung und Leistung
- 05Anschlussausführung und Anschlusslänge
- 06Integrierter Temperaturfühler gewünscht? Wenn ja: Typ und Position der Messstelle
- 07Einsatztemperatur und Werkstoff des umgebenden Bauteils
- 08Stückzahl — und falls vorhanden: Zeichnung oder Musterteil
Produkt anfragen
Kostenlos und unverbindlich — direkt an unseren technischen Vertrieb.
