Temperatur-Fühler
Temperaturfühler von KMT Heiztechnik erfassen Prozesstemperaturen präzise und zuverlässig: Thermoelemente Typ J, K und L sowie Widerstandsfühler Pt100 und Pt1000 — in Bauformen vom Bajonett- bis zum Mantelfühler, konfektioniert nach Ihren Angaben und geliefert ab Stückzahl eins.
Messen statt schätzen
Jede Regelung ist nur so gut wie ihre Messstelle.
Der Temperaturfühler erfasst die Prozesstemperatur und gibt sie als elektrisches Signal an die Regelung weiter — er ist damit das Bindeglied zwischen Heizung und Regler. Wir liefern Fühler passend zu Messstelle, Regler und Umgebung, konfektioniert nach Ihren Angaben.
Zwei Messprinzipien decken alle Anwendungen ab: Thermoelemente (Typ J, K, L) nutzen den Thermospannungs-Effekt zweier Metalle — robust, schnell und hochtemperaturfest. Widerstandsfühler (Pt100, Pt50, Pt1000) messen über den temperaturabhängigen Widerstand von Platin — hochgenau in Klasse A oder B, wahlweise in 2-, 3- oder 4-Leiterschaltung.
Zwei Messprinzipien
Thermoelemente (Typ J, K, L) für schnelle, robuste Messung — Widerstandsfühler Pt100/Pt1000 für höchste Genauigkeit in Klasse A oder B.
Bauformen für jede Messstelle
Bajonett, Einschraub, Anlege und Mantel — dazu Winkel-, Klemm- und Rohrschellenausführungen für jede Einbausituation.
Leitungen bis 550 °C
Isolierungen aus Glasseide, PTFE, Silikon oder Kapton, geschützt mit Stahl- oder Edelstahlgeflecht — passend zur Umgebung am Einbauort.
Ab Stückzahl eins
Vom einzelnen Ersatzfühler bis zum Serienbedarf — auch als passgenauer Ersatz für Fremdfabrikate nach Altteil oder Typenschild.
Spezifikationen
Technische Daten
Präzise Messtechnik für anspruchsvolle thermische Anwendungen. Jeder Temperaturfühler wird auf Basis dieser technischen Standards individuell für Sie konfektioniert.
| Thermoelemente | Typ J, Typ K (DIN EN 60584), Typ L (DIN 43710) |
| Genauigkeit Thermoleitungen | Klasse 1 |
| Einsatzbereich Standardausführung | Typ J bis 300 °C, Typ K bis 750 °C |
| Widerstandsfühler | Pt100, Pt50, Pt1000 — Genauigkeitsklasse A oder B |
| Anschlusstechnik (Pt) | 2-, 3- oder 4-Leiterschaltung |
| Fühlerspitze (Bajonett) | ø 6 oder 8 mm |
| Einbautiefe | 15 – 150 mm |
| Bajonettkappe | Stahl, vernickelt |
| Messstelle | Hartverlötet, plan oder 118° Bohrwinkel |
| Leitung Typ J/K | 2 × 0,22 mm², Glasseide, Metallgeflechtmantel |
| Leitung PT100 | 4 × 0,22 mm², Glasseide, Metallgeflechtmantel |
| Temperaturbeständigkeit Leitung | 400 °C (Standard) / 550 °C (Spezial) |
| Leitungsisolierungen | Glasseide, PTFE, Silikon, Kapton, PVC |
Für jede Messstelle
Bauformen & Ausführungen

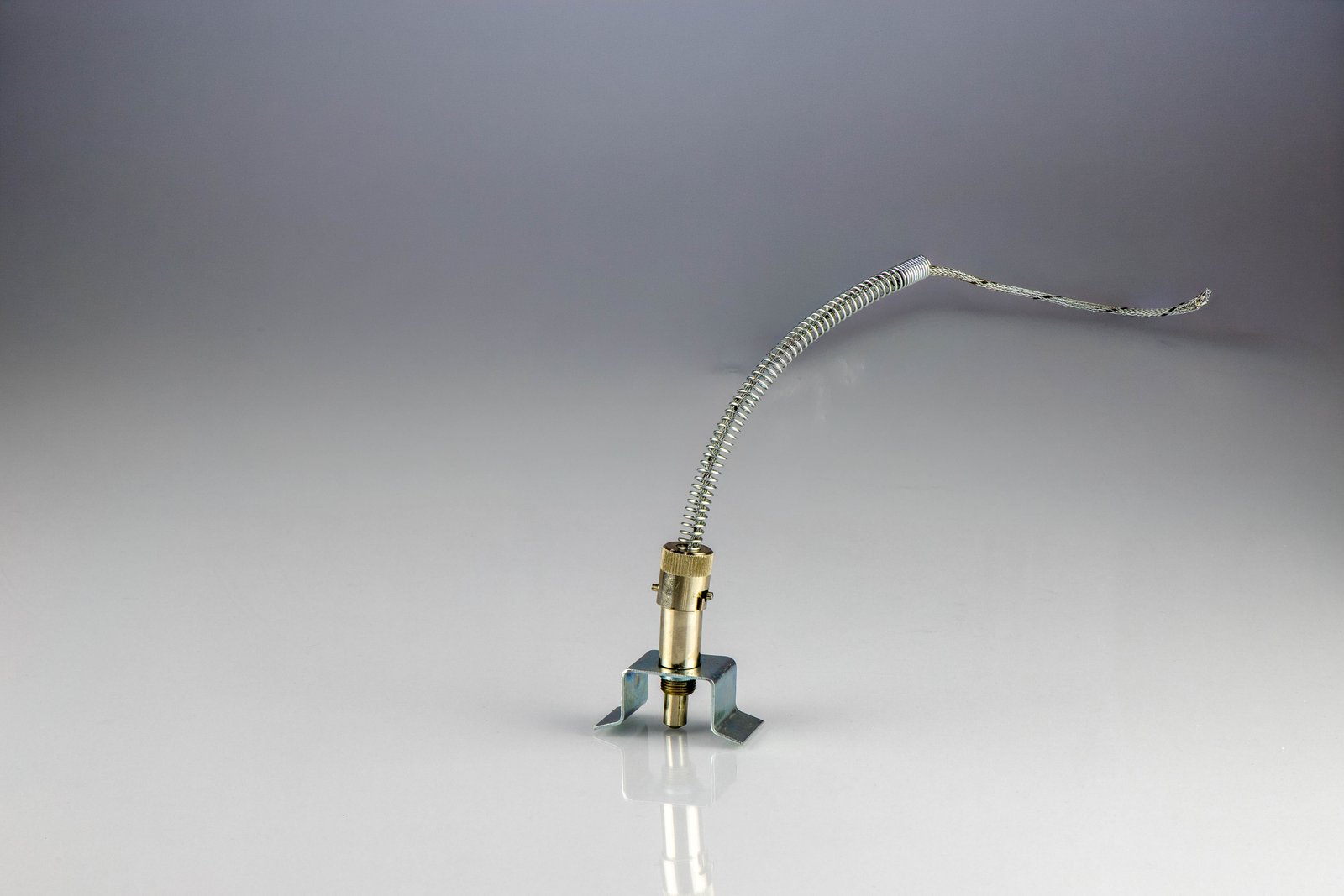

Bajonettfühler
Federbelastete Messspitze (ø 6 oder 8 mm) mit vernickelter Bajonettkappe — der Standard an Spritzgießwerkzeugen und Heizzonen.
Einschraubfühler
Mit Nippel G 1/4″, G 3/8″ oder metrischem Gewinde (M10 – M14) direkt in die Messbohrung geschraubt.
Anlege- & Oberflächenfühler
Misst außen am Bauteil — als Flächen-, Klemm- oder Rohrschellenfühler, ohne Eingriff in den Prozess.
Mantelfühler
Biegsamer Mantel, fixierbar per Quetschringverschraubung (ø 1,5 / 3 / 6 / 10 mm) — auch als Winkel- oder Einsteckausführung.
Optionen & Zubehör
Vom Thermostecker bis zur Quetschringverschraubung — die Konfektion richtet sich nach Regler, Messstelle und Umgebung.
Expertise
Anwendungsbereiche
Spritzgieß- und Heißkanalwerkzeuge
Kunststoffverarbeitung
Industrieprozesse
Heizungsanlagen
Chemische Industrie
Lebensmittelproduktion
Labor- und Prüftechnik
Technische Unterlagen
* Unterlagen auf Anfrage bereits jetzt erhältlich — bitte nutzen Sie unser Formular.
FAQ
Häufig gestellte Fragen
Nein. Wir liefern Temperaturfühler ab Stückzahl eins — vom einzelnen Ersatzfühler für eine Heizzone bis zum Serienbedarf. Jeder Fühler wird auftragsbezogen nach Ihren Angaben konfektioniert.
Thermoelemente (Typ J, K, L) sind robust, reagieren schnell und decken hohe Temperaturen ab — der Standard in der Werkzeug- und Heizzonenmessung. Widerstandsfühler (Pt100, Pt1000) messen genauer und langzeitstabiler — in Genauigkeitsklasse A oder B, als 2-, 3- oder 4-Leiterschaltung. Entscheidend ist außerdem der Eingang Ihres Reglers: Nennen Sie uns Regler und Messaufgabe, wir empfehlen den passenden Fühler.
Typ J (Fe-CuNi) ist der Standard in der Kunststoffverarbeitung, Typ K (NiCr-Ni) deckt höhere Temperaturen bis 750 °C ab, Typ L (Fe-CuNi nach DIN 43710) findet sich vor allem an Bestandsmaschinen. Wichtig: Fühlertyp und Reglereingang müssen übereinstimmen — im Zweifel genügt ein Foto des Typenschilds von Regler oder Altfühler.
Die Anzahl der Adern entscheidet, wie gut der Leitungswiderstand kompensiert wird: Die 2-Leiterschaltung ist die einfachste Variante für kurze Leitungen, die 3-Leiterschaltung der Industriestandard, und die 4-Leiterschaltung misst am genauesten. Welche Variante Ihr Regler unterstützt, steht in dessen Anschlussplan.
Die Messspitze sitzt federbelastet in einer Bajonettkappe: Beim Einsetzen wird die Feder gespannt und drückt die Spitze dauerhaft auf den Grund der Messbohrung — die Messstelle bleibt auch bei Vibration und Wärmedehnung angepresst. Bajonettfühler sind deshalb der Standard an Spritzgießwerkzeugen und Heizzonen.
Leitungen mit Glasseide-, PTFE-, Silikon-, Kapton- oder PVC-Isolierung, temperaturbeständig bis 400 °C (Standard) bzw. 550 °C (Spezial), geschützt mit Stahl- oder Edelstahlgeflecht. Als Anschluss: offene Enden, Thermostecker Typ J/K/L in Standard- oder Miniaturausführung oder Tuchel-Steckverbinder — je nach Gegenstelle an Ihrer Maschine.
Ja. Senden Sie uns das Altteil oder die Kenndaten (Fühlertyp, Spitzendurchmesser, Einbautiefe, Leitungslänge, Steckertyp) — wir konfektionieren einen gleichwertigen Ersatz, unabhängig vom ursprünglichen Hersteller.
Sie übermitteln uns Fühlertyp, Bauform, Maße und Anschlussausführung — im Zweifel reicht ein Foto von Altteil und Typenschild. Wir prüfen die Angaben, klären offene Punkte direkt mit Ihnen und liefern nach Bestellung den fertig konfektionierten Fühler.
Unser Sortiment
Weitere Produkte
Anfrage-Checkliste
Diese Angaben brauchen wir für Ihr Angebot:
- 01Fühlertyp: Thermoelement Typ J oder Typ K, alternativ PT100 (auf Anfrage)
- 02Messbereich bzw. maximale Prozesstemperatur an der Messstelle
- 03Bauform und Einbausituation: Bajonettfühler, Einschraubfühler, Anlegefühler — inkl. Durchmesser der Fühlerspitze
- 04Einbautiefe bzw. Länge des Fühlerschafts
- 05Messstelle: plan oder mit Bohrwinkel (passend zur vorhandenen Fühlerbohrung)
- 06Leitungslänge und Leitungsausführung (Isolation, Metallgeflechtmantel, Knickschutzfeder)
- 07Anschluss: offene Enden, Stecker oder kundenspezifisch
- 08Stückzahl — und falls vorhanden: Zeichnung oder Altteil
