Einschraub-Heizkörper
Einschraubheizkörper von KMT Heiztechnik beheizen Wasser, Öl und andere Medien direkt im Behälter: Heizstäbe im Gewindenippel G 1½" oder G 2", Leistungen von 1.500 bis 12.000 W und auf Wunsch integrierte Regelung — geliefert ab Stückzahl eins.
Direkte Medienbeheizung
Wärme direkt im Behälter.

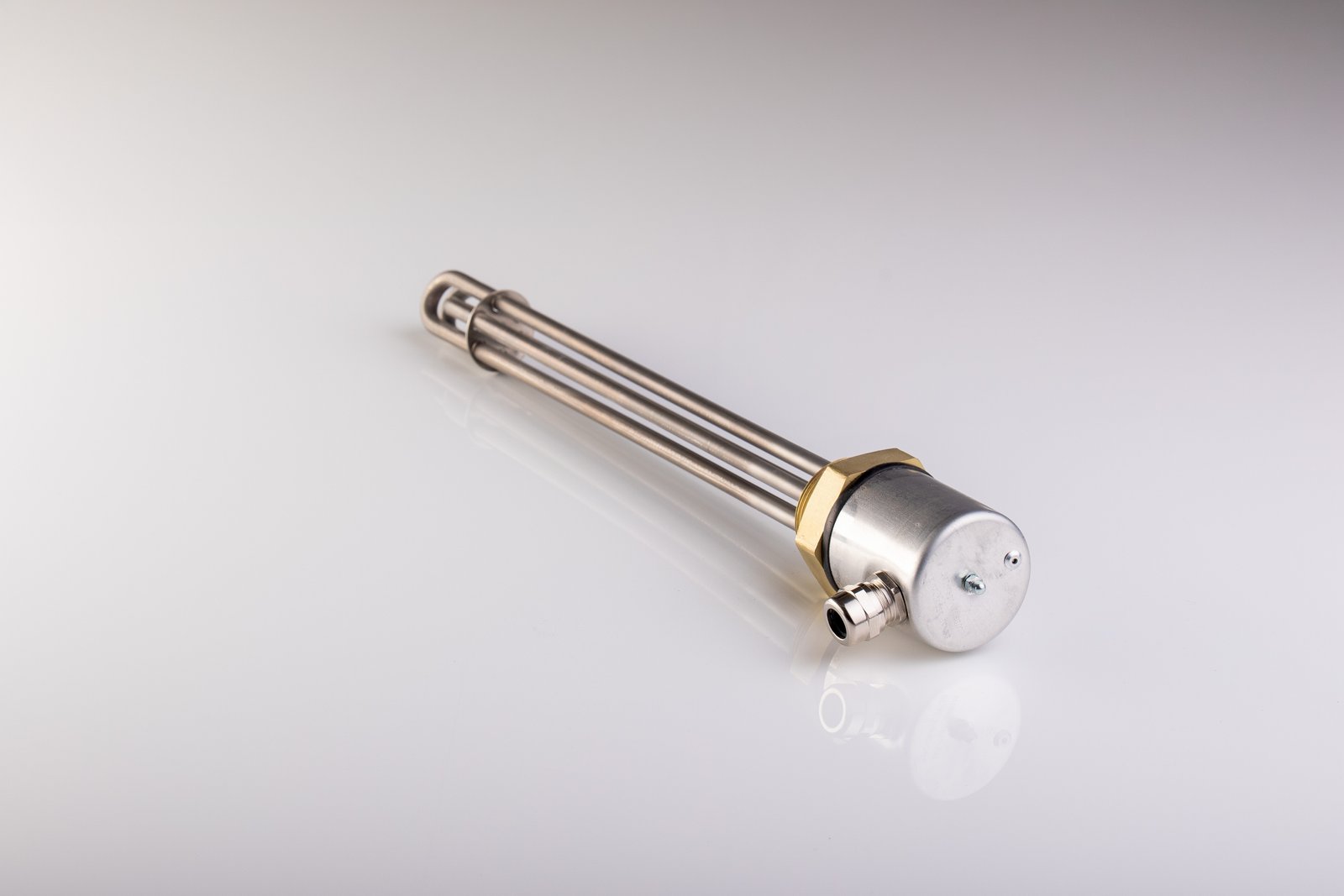

Vom Pufferspeicher über das Tauchbad bis zur Fritteuse: Der Einschraubheizkörper wird in die Muffe des Behälters geschraubt und gibt seine Leistung direkt an das Medium ab — ohne Umwege. Wir liefern jede Ausführung passend zu Ihrer Muffe und Ihrem Medium, ab Stückzahl eins.
Im Gewindenippel aus Messing oder Edelstahl sind Heizstäbe mit ø 8,5 mm eingelötet; die unbeheizte Zone führt sicher durch die Behälterwand. Die Anschlusskappe — Kunststoff, Edelstahl oder Aluminium — schützt den Anschlussraum und nimmt auf Wunsch Thermostat oder Regler-Begrenzer-Kombination auf.
Bis 12.000 W aus einer Muffe
Mehrere Heizstäbe im Gewindenippel bringen bis zu 12 kW direkt ins Medium — einschrauben, anschließen, heizen.
Regelung integrierbar
Auf Wunsch mit Inneneinstellung, Thermostat oder Regler-Begrenzer-Kombination — die Regelung sitzt direkt in der Anschlusskappe.
Werkstoff nach Medium
Mantelwerkstoffe von 1.4541 bis 2.4858, Gewindenippel in Messing oder Edelstahl — passend zu Wasser, Öl, Emulsionen und chemischen Medien.
Ab Stückzahl eins
Vom einzelnen Ersatzteil bis zum Serienbedarf — auch als passgenauer Ersatz für Fremdfabrikate.
Spezifikationen
Technische Daten
Präzise Heizelemente für anspruchsvolle thermische Anwendungen. Jeder Einschraubheizkörper wird auf Basis dieser technischen Standards individuell für Sie ausgelegt.
| Aufbau | Rohrheizkörper ø 8,5 mm, eingelötet in den Gewindenippel |
| Gewinde | G 1½" oder G 2" (SW 65) |
| Nippelwerkstoff | Messing oder Edelstahl (1.4571 / 1.4404) |
| Mantelwerkstoffe | 1.4571, 1.4541, 1.4876, 1.4828, 2.4858 |
| Tauchlänge | 200 – 800 mm |
| Längentoleranz | ±1 % (mindestens 10 mm) |
| Unbeheizte Zone | Standard 30 mm |
| Manteltemperatur | bis 850 °C |
| Leistung | 1.500 – 12.000 W |
| Spannung | 230 / 400 V oder 3×400 V |
| Leistungstoleranz | ±10 % |
| Hochspannungsfestigkeit | ≥ 1.500 V AC |
| Isolationswiderstand | 1 MΩ (500 V DC, kalter Zustand) |
Sicherheitshinweise
Montage & Sicherheit
Die sachgemäße Montage ist Voraussetzung für Funktion, Lebensdauer und Betriebssicherheit Ihres Heizsystems.
!Die Heizzone braucht Wärmeabnahme
Der Einschraubheizkörper gibt seine Leistung direkt an das Medium ab. Sinkt der Füllstand unter die Heizzone, fehlt die Wärmeabnahme und der Heizstab überhitzt — die Heizzone muss deshalb jederzeit vollständig eingetaucht sein.
- Tauchlänge und unbeheizte Zone passend zum Behälter auslegen — die unbeheizte Zone führt durch die Muffe.
- Gewinde fachgerecht eindichten und nach dem ersten Aufheizen auf Dichtheit prüfen.
Die Anschlusskappe schützt den Anschlussraum — geschlossen halten und Feuchtigkeit fernhalten. In kalkhaltigem Wasser bildet sich mit der Zeit eine isolierende Schicht auf den Heizstäben — regelmäßiges Entkalken erhält Leistung und Lebensdauer.
Montage-Check
- 01Heizzone vollständig im Medium — nie trocken betreiben
- 02Füllstand überwachen (z. B. Trockengehschutz)
- 03Tauchlänge & unbeheizte Zone passend zum Behälter wählen
- 04Gewinde fachgerecht eindichten — Dichtheit prüfen
- 05Anschlusskappe geschlossen halten — Feuchtigkeit fernhalten
- 06Ablagerungen (z. B. Kalk) regelmäßig entfernen
Ausführungsvielfalt
Ausführungen & Optionen
Ohne Regelung
Der Basis-Einschraubheizkörper für den Betrieb mit externer Steuerung — Temperaturführung über Ihre Anlagenregelung.
Mit Thermostat / Inneneinstellung
Integrierter Thermostat in der Anschlusskappe — die Solltemperatur wird direkt am Heizkörper eingestellt.
Mit Regler & Begrenzer
Regler- und Begrenzerkombination für zusätzliche Sicherheit — der Begrenzer schaltet bei Übertemperatur bleibend ab.
Sonderausführungen
Abweichende Tauchlängen, Leistungen, Kappen- und Nippelvarianten — nach Angabe, Zeichnung oder Altteil.
Optionen & Zubehör
Kappe, Nippel, Spannung und Regelung richten sich nach Behälter, Medium und Einbausituation.
Expertise
Anwendungsbereiche
Warmwasser- und Pufferspeicher
Solar- und Wärmepumpentechnik
Tauchbäder
Fritteusen
Trockenöfen
Industrieanlagen und Maschinenbau
Chemie- und Verfahrenstechnik
Öl- und Emulsionsbeheizung
Technische Unterlagen
* Unterlagen auf Anfrage bereits jetzt erhältlich — bitte nutzen Sie unser Formular.
FAQ
Häufig gestellte Fragen
Nein. Wir liefern Einschraubheizkörper ab Stückzahl eins — typisch etwa als Ersatz für einen defekten Heizeinsatz im Puffer- oder Warmwasserspeicher. Jede Ausführung wird auftragsbezogen nach Ihren Angaben gefertigt.
Ohne Regelung übernimmt Ihre Anlagensteuerung die Temperaturführung. Mit integriertem Thermostat bzw. Inneneinstellung wird die Solltemperatur direkt am Heizkörper eingestellt. Die Regler- und Begrenzerkombination ergänzt einen Sicherheitsbegrenzer, der bei Übertemperatur bleibend abschaltet. Sagen Sie uns die Einbausituation — wir empfehlen die passende Variante.
G 1½" und G 2" mit Schlüsselweite 65, Nippel wahlweise in Messing oder Edelstahl (1.4571 / 1.4404). Maßgeblich ist die vorhandene Muffe an Ihrem Behälter — im Zweifel genügt ein Foto samt Maßangabe.
Der Heizkörper gibt seine Leistung an das Medium ab. Sinkt der Füllstand unter die Heizzone, fehlt die Wärmeabnahme — der Heizstab überhitzt und wird zerstört. Die Heizzone muss jederzeit vollständig eingetaucht sein; ein Trockengehschutz ist empfehlenswert.
Für Trinkwasser und Standardanwendungen genügen bewährte Edelstähle wie 1.4571; für Öle, Emulsionen und chemisch anspruchsvolle Medien stehen höherlegierte Werkstoffe bis 2.4858 zur Verfügung. Nennen Sie uns das Medium und die Einsatztemperatur — wir wählen den passenden Werkstoff.
Kalk lagert sich auf den Heizstäben ab und wirkt als isolierende Schicht — die Wärme wird schlechter abgeführt und die Lebensdauer sinkt. Abhilfe: eine moderat ausgelegte Oberflächenbelastung und regelmäßiges Entkalken. Bei stark kalkhaltigem Wasser beraten wir Sie zur passenden Auslegung.
Ja. Senden Sie uns das Altteil oder die Kenndaten (Gewindegröße, Tauchlänge, Spannung, Leistung, Regelungsart) — wir ermitteln die passende Ausführung und liefern gleichwertigen Ersatz, unabhängig vom ursprünglichen Hersteller.
Sie übermitteln uns Gewindegröße, Tauchlänge, elektrische Daten und das Medium, wir prüfen die Auslegung und klären offene Punkte direkt mit Ihnen. Anschließend erhalten Sie ein Angebot; nach Bestellung wird der Heizkörper auftragsbezogen gefertigt und an Sie geliefert.
Unser Sortiment
Weitere Produkte
Anfrage-Checkliste
Diese Angaben brauchen wir für Ihr Angebot:
- 01Gewindegröße des Einschraubstutzens (bzw. Maß der vorhandenen Muffe am Behälter)
- 02Einbaulänge / Tauchtiefe im Behälter
- 03Zu beheizendes Medium (Wasser, Öl, chemische Medien) und Behältergröße
- 04Spannung und Leistung
- 05Regelung: integrierter Temperaturregler bzw. Regler und Begrenzer gewünscht?
- 06Anschlusskappe: Kunststoff, Edelstahl oder Aluminium
- 07Einsatztemperatur und Umgebungsbedingungen (Feuchtigkeit, Ex-Bereich, Außenaufstellung)
- 08Stückzahl — und falls vorhanden: Zeichnung oder Altteil
