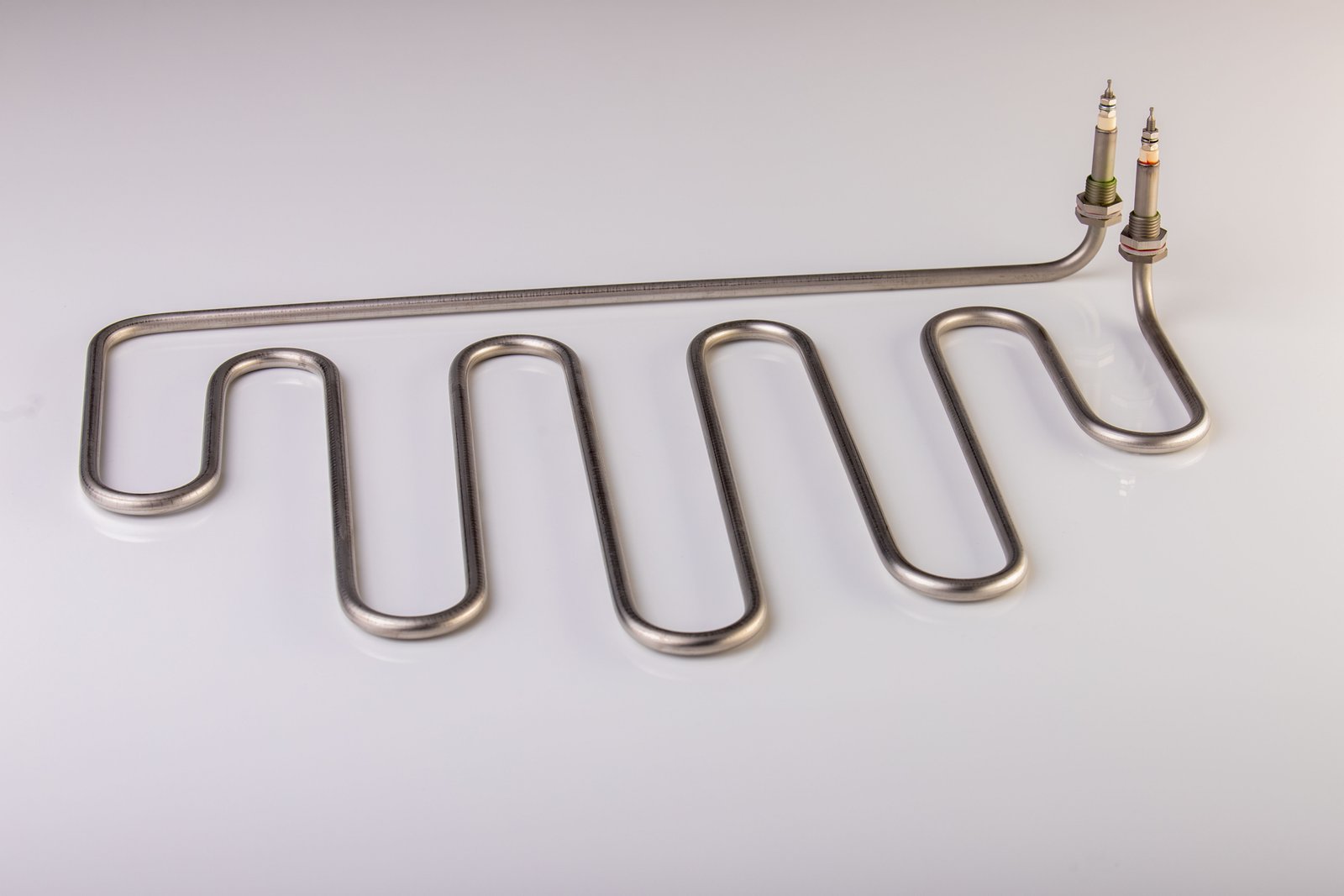

Rohr-Heizkörper
Rohrheizkörper von KMT Heiztechnik sind hochverdichtete Heizstäbe für die Beheizung von Flüssigkeiten, Gasen und festen Körpern. Im kalten Zustand biegefähig — gestreckt oder konturgebogen, mit Manteltemperaturen bis 850 °C und Längen bis 4.500 mm, geliefert ab Stückzahl eins.
Vielseitige Wärme
Das Universalelement der Elektrowärme.
Vom Tauchbad über den Lufterhitzer bis zum Verteilerbalken im Heißkanal: Rohrheizkörper bringen elektrische Wärme in Flüssigkeiten, Gase und feste Körper. Wir liefern jeden Heizstab maßgefertigt — gerade oder fertig gebogen, ab Stückzahl eins.
Im Inneren des hochverdichteten Heizstabs liegt die Heizwendel, elektrisch isoliert und umschlossen von einem biegefähig geglühten Edelstahlmantel — dadurch ist der Stab im kalten Zustand formbar. Die unbeheizte Anschlusszone (Standard 35 mm) bleibt kühler und führt sicher durch Behälterwand oder Befestigung.
In Form gebracht
Im kalten Zustand biegefähig: gestreckt oder konturgebogen nach Zeichnung — unzählige Biegevarianten für Ihre Einbausituation.
Bis 850 °C Manteltemperatur
Biegefähig geglühter Edelstahlmantel, bis 10 W/cm² und 440 V — auch für anspruchsvolle thermische Prozesse.
Flüssigkeiten, Gase & Festkörper
Wasser, Öl und Chemikalien, Luft und technische Gase oder direkte Werkzeug- und Walzenbeheizung — das Medium bestimmt die Auslegung.
Ab Stückzahl eins
Vom einzelnen Ersatzteil bis zum Serienbedarf — auch als passgenauer Ersatz für Fremdfabrikate.
Spezifikationen
Technische Daten
Präzise Heizelemente für anspruchsvolle thermische Anwendungen. Jeder Rohrheizkörper wird auf Basis dieser technischen Standards individuell für Sie ausgelegt.
| Mantelwerkstoff | Edelstahl, biegefähig geglüht |
| Durchmesser | 6,5 / 8,5 / 11,5 mm |
| Länge | 250 – 4.500 mm |
| Längentoleranz | ±1 % (mindestens 10 mm) |
| Unbeheizte Zone | Standard 35 mm (nicht biegefähig) |
| Manteltemperatur | bis 850 °C |
| Spezifische Leistung | bis 10 W/cm² |
| Spannung | bis 440 V |
| Max. Strom | 16 A |
| Leistungstoleranz | ±10 % |
| Hochspannungsfestigkeit | ≥ 1.500 V AC |
| Isolationswiderstand | 1 MΩ (500 V DC, kalter Zustand) |
Sicherheitshinweise
Montage & Sicherheit
Die sachgemäße Montage ist Voraussetzung für Funktion, Lebensdauer und Betriebssicherheit Ihres Heizsystems.
!Die Heizzone braucht Wärmeabnahme
Der Rohrheizkörper gibt seine Leistung an das umgebende Medium ab. Fehlt die Wärmeabnahme, überhitzt der Heizstab — bei der Flüssigkeitsbeheizung muss die Heizzone deshalb jederzeit vollständig eingetaucht sein.
- Unbeheizte Zone bei der Auslegung berücksichtigen — sie führt durch Behälterwand oder Befestigung.
- Biegeform mit der Anfrage festlegen — wir liefern fertig konturgebogen. Die unbeheizte Anschlusszone ist nicht biegefähig.
Der Anschlussbereich ist vor Feuchtigkeit und Medien zu schützen. In kalkhaltigem Wasser bildet sich mit der Zeit eine isolierende Schicht auf dem Mantel — regelmäßiges Entkalken erhält Leistung und Lebensdauer.
Montage-Check
- 01Heizzone vollständig im Medium — nie trocken betreiben
- 02Füllstand überwachen (z. B. Trockengehschutz)
- 03Unbeheizte Zone bei der Auslegung berücksichtigen
- 04Nachträgliche Biegungen nur nach Rücksprache
- 05Anschlussbereich vor Feuchtigkeit & Medien schützen
- 06Ablagerungen (z. B. Kalk) regelmäßig entfernen
Ausführungsvielfalt
Bauformen & Ausführungen
Gerade Ausführung
Der klassische gestreckte Heizstab — für Kanäle, Behälter und überall dort, wo Wärme auf ganzer Länge gebraucht wird.
Konturgebogen
Nach Skizze oder Zeichnung in Form gebogen — im beheizten oder unbeheizten Bereich, in unzähligen Biegevarianten.
Gewindenippel & Heizflansch
Zum Einschrauben oder Anflanschen in Behälter und Rohrleitungen — bis hin zum kompletten Einschraubheizkörper.
Strahlungsheizung mit Reflektor
Gerichtete Wärmeabstrahlung ohne Kontakt — für Lufterhitzer, Trockenöfen und Flächenbeheizung.
Anschluss & Zubehör
Vom Bolzen bis zum Flachstecker — der Anschluss richtet sich nach Einbausituation, Temperatur und Umgebung.
Expertise
Anwendungsbereiche
Tauchbäder und Behälterbeheizung
Fritteusen und Großküchentechnik
Lufterhitzer und Trockenöfen
Verteilerbalken in Heißkanalwerkzeugen
Walzenbeheizung
Gas- und Luftbeheizung (z. B. Stickstoff, CO₂)
Chemie- und Prozessbäder
Werkzeug- und Sondermaschinenbau
Technische Unterlagen
* Unterlagen auf Anfrage bereits jetzt erhältlich — bitte nutzen Sie unser Formular.
FAQ
Häufig gestellte Fragen
Nein. Wir liefern Rohrheizkörper ab Stückzahl eins — gerade oder fertig konturgebogen, vom einzelnen Ersatzteil bis zum Serienbedarf. Jeder Heizstab wird auftragsbezogen nach Ihren Angaben gefertigt.
Ja. Rohrheizkörper sind im kalten Zustand biegefähig — wir liefern sie nach Ihrer Skizze oder Zeichnung fertig konturgebogen, mit Biegungen im beheizten oder unbeheizten Bereich. Nur die unbeheizte Anschlusszone selbst ist nicht biegefähig. Alternativ erhalten Sie gerade Heizstäbe.
Flüssigkeiten wie Wasser, Öl oder chemische Medien, Gase wie Luft, Stickstoff oder CO₂ — und feste Körper, etwa Werkzeuge, Walzen oder Verteilerbalken. Das Medium bestimmt die Werkstoffwahl und die zulässige Oberflächenbelastung; geben Sie es deshalb in der Anfrage an.
Der Heizstab gibt seine Leistung an das umgebende Medium ab. Fehlt die Wärmeabnahme — etwa wenn der Füllstand sinkt und die Heizzone aus der Flüssigkeit ragt — überhitzt der Heizleiter und der Heizkörper wird zerstört. Die Heizzone muss deshalb jederzeit vollständig eingetaucht sein; ein Trockengehschutz ist empfehlenswert.
Der Bereich am Anschlussende ohne Heizwendel — standardmäßig 35 mm. Er bleibt deutlich kühler und führt sicher durch Behälterwand, Verschraubung oder Befestigung. Position und Länge der unbeheizten Zonen legen wir nach Ihrer Einbausituation aus.
Bolzen (2,6 / 4,6 mm), Gewinde M3 / M4, glasseiden- oder silikonisolierte Litzen, Flachstecker 6,3 × 0,8 mm oder Klemmen M4. Dazu Gewindenippel oder Heizflansch für den Einbau in Behälter und Rohrleitungen.
Ja. Senden Sie uns das Altteil oder die Kenndaten (Durchmesser, gestreckte Länge, Biegeform, Spannung, Leistung, Anschlussart) — wir ermitteln die passende Ausführung und liefern gleichwertigen Ersatz, unabhängig vom ursprünglichen Hersteller.
Sie übermitteln uns Maße, Biegeform, elektrische Daten und das zu beheizende Medium, wir prüfen die Auslegung und klären offene Punkte direkt mit Ihnen. Anschließend erhalten Sie ein Angebot; nach Bestellung wird der Heizkörper auftragsbezogen gefertigt und an Sie geliefert.
Unser Sortiment
Weitere Produkte
Anfrage-Checkliste
Diese Angaben brauchen wir für Ihr Angebot:
- 01Ausführung: gerade oder konturgebogen — bei Biegeformen bitte Skizze oder Zeichnung mit Radien beilegen
- 02Rohrdurchmesser und gestreckte Länge
- 03Unbeheizte Zonen: Position und Länge
- 04Spannung und Leistung
- 05Anschlussart: Bolzen, Gewinde, Litze, Stecker oder Klemmen
- 06Zu beheizendes Medium (Luft, Wasser, Öl, chemische Medien) — bestimmt Werkstoffwahl und zulässige Oberflächenbelastung
- 07Einsatztemperatur und Einbausituation (z. B. Heißkanal-Verteilerbalken, Behälter, Kanal)
- 08Stückzahl — und falls vorhanden: Zeichnung oder Altteil
